스팀트랩

스팀트랩은 무엇이고 왜 필수인가요?

증기트랩은 생증기의 누출을 방지하면서 증기 시스템에서 응축수, 공기 및 기타 비응축성 가스를 방출하는 자동 밸브입니다. 이는 발전, 화학 처리, 식품 및 음료, HVAC 등 다양한 산업 전반에 걸쳐 사용되는 증기 시스템의 중요한 구성 요소입니다. 스팀 트랩의 주요 목적은 시스템에 건조하고 포화된 증기만 존재하도록 하여 열 전달 효율을 최대화하는 것입니다. 스팀 트랩이 제대로 작동하지 않으면 에너지 손실, 수격 현상, 장비 손상이 발생하여 운영 비용이 증가하고 안전 위험이 발생할 수 있습니다.

스팀 트랩에는 여러 가지 유형이 있으며 각각 특정 용도와 작동 원리에 맞게 설계되었습니다. 주요 범주에는 기계식 트랩(예: 플로트 및 자동 온도 조절 트랩 및 역버킷 트랩), 열역학 트랩(예: 디스크 트랩) 및 자동 온도 조절 트랩(바이메탈 및 평형 압력 자동 온도 조절 트랩 포함)이 포함됩니다. 적절한 스팀 트랩의 선택은 작동 압력, 응축수 부하, 응용 분야의 특정 요구 사항과 같은 요소에 따라 달라집니다.

스팀트랩의 종류

• 기계식 스팀트랩: 증기와 응축수의 밀도차에 따라 작동하는 트랩입니다. 일반적인 유형은 다음과 같습니다.

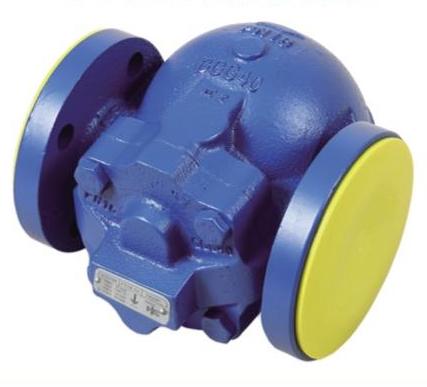

  • 플로트 및 감온식 트랩(F&T)
  • 인버티드 버킷 트랩
• 열역학적 스팀트랩: 증기와 응축수의 동적 성질을 이용하여 작동합니다. 인기 있는 예는 디스크 트랩(Disc Trap)입니다.
• 온도조절식 스팀트랩: 이 트랩은 온도 변화에 반응합니다. 여기에는 다음이 포함됩니다.
  • 바이메탈 스팀트랩
  • 균형 잡힌 압력 온도 조절 트랩

주요 기술 매개변수 및 사양

귀하의 응용 분야에 적합한 모델을 선택하려면 스팀 트랩의 기술 매개변수를 이해하는 것이 중요합니다. 다음은 다양한 유형의 스팀 트랩에 대한 자세한 사양입니다.

플로트 및 감온식(F&T) 스팀 트랩

인버티드 버킷 스팀 트랩

열역학적 디스크 스팀 트랩

바이메탈 스팀트랩

스팀트랩 FAQ

스팀트랩의 주요 기능은 무엇입니까?

스팀 트랩의 주요 기능은 생증기의 손실을 방지하면서 스팀 시스템에서 응축수, 공기 및 기타 비응축성 가스를 자동으로 배출하는 것입니다. 이는 효율적인 열 전달을 보장하고 수격 현상과 부식으로 인한 손상으로부터 장비를 보호하며 에너지 소비를 줄입니다.

스팀트랩은 얼마나 자주 검사하고 유지보수해야 합니까?

스팀 트랩은 정기적으로 검사해야 하며 빈도는 트랩 유형, 작동 조건 및 응용 분야의 중요도에 따라 다릅니다. 일반적인 지침에 따라 F&T 및 인버티드 버킷 트랩과 같은 기계식 트랩은 3~6개월마다 점검해야 하며, 열역학 및 자동온도조절식 트랩은 6~12개월마다 점검해야 할 수 있습니다. 고장을 예방하고, 누출을 감지하고, 최적의 성능을 보장하려면 정기적인 유지 관리가 필수적입니다.

스팀 트랩의 일반적인 고장 모드는 무엇입니까?

일반적인 고장 모드에는 생증기 분사(에너지 낭비), 먼지로 막히거나 막히는 것(응축수 배출 방지), 열리거나 닫히는 고장 등이 포함됩니다. 고장은 마모, 부적절한 크기, 먼지 유입, 부식 또는 잘못된 설치로 인해 발생할 수 있습니다. 정기적인 테스트와 유지 관리는 이러한 문제를 즉시 식별하고 해결하는 데 도움이 됩니다.

내 응용 분야에 적합한 스팀 트랩을 어떻게 선택합니까?

올바른 스팀 트랩을 선택하려면 작동 압력 및 온도, 응축수 부하, 공기 배출 필요성, 결빙 및 수격 현상에 대한 저항, 특정 용도(예: 트레이싱, 공정 장비 또는 가열) 등 여러 요소를 고려해야 합니다. 트랩이 시스템 요구 사항을 효율적으로 충족하는지 확인하려면 제조업체 사양, 산업 표준 및 엔지니어를 참조하는 것이 좋습니다.

기계식 스팀 트랩과 열역학적 스팀 트랩의 차이점은 무엇입니까?

플로트형, 인버티드 버킷형 등 기계식 스팀트랩은 증기와 응축수의 밀도차에 따라 작동합니다. 일반적으로 크고 다양한 응축수 부하를 처리하는 데 더 효율적입니다. 디스크 트랩과 같은 열역학적 스팀 트랩은 증기와 응축수의 운동 에너지와 압력 차이를 이용하여 열고 닫습니다. 이 제품은 작고 견고하며 고압 응용 분야에 적합하지만 저압이나 경부하에서는 효율성이 떨어질 수 있습니다.

스팀트랩은 응축수와 공기를 모두 처리할 수 있나요?

예, 많은 스팀 트랩은 응축수 배출 외에도 공기와 비응축성 가스를 배출하도록 설계되었습니다. 예를 들어, 플로트 및 감온식(F&T) 트랩에는 더 낮은 온도에서 열려 공기를 방출하는 감온식 공기 통풍구가 있습니다. 거꾸로 된 버킷 트랩은 효율성이 떨어지기는 하지만 공기를 배출할 수도 있습니다. 적절한 공기 제거는 시스템 효율성과 부식 방지에 매우 중요합니다.

적절한 스팀 트랩 유지보수와 관련된 에너지 절감 효과는 무엇입니까?

스팀트랩을 적절하게 유지관리하면 상당한 에너지 절감 효과를 얻을 수 있습니다. 생증기를 불어넣는 단 하나의 고장난 스팀 트랩은 크기와 압력에 따라 연료 비용으로 연간 수십만 달러를 낭비할 수 있습니다. 잘 관리된 스팀 트랩 시스템은 응축수만 제거하여 증기 손실을 최소화하고 열 전달 효율을 개선하며 전체 에너지 소비를 줄여 상당한 비용 절감과 탄소 배출량 감소를 가져올 수 있습니다.

스팀 트랩에 대한 산업 표준이 있습니까?

예, 스팀 트랩의 설계, 테스트 및 성능을 관리하는 여러 산업 표준이 있습니다. 주요 표준에는 스팀 트랩 테스트 방법을 설명하는 ASME 성능 테스트 코드 PTC 39와 자동 스팀 트랩에 대한 ISO 7841 및 ISO 7842가 포함됩니다. 이러한 표준은 다양한 응용 분야와 제조업체 전반에 걸쳐 신뢰성, 안전성 및 효율성을 보장하는 데 도움이 됩니다.
